Conas Doppel-Aufbau-Elektromagnet 500 kg

Der ML5002L ist ein Elektromagnet mit einer Anziehungskraft von 500 kg. Der Magnet sollte auf einem Rahmen montiert werden. Der Anschluss kann entweder 12V DC oder 24V DC sein. Wenn er unter Spannung steht, ist der Magnet aktiv. Auf der Vorderseite des Magneten befindet sich eine LED, mit der man den Status des Magneten überprüfen kann. Wenn der Magnet aktiv und geschlossen ist, leuchtet sie gelb/grün. Wenn die Tür entriegelt ist, leuchtet die LED rot.

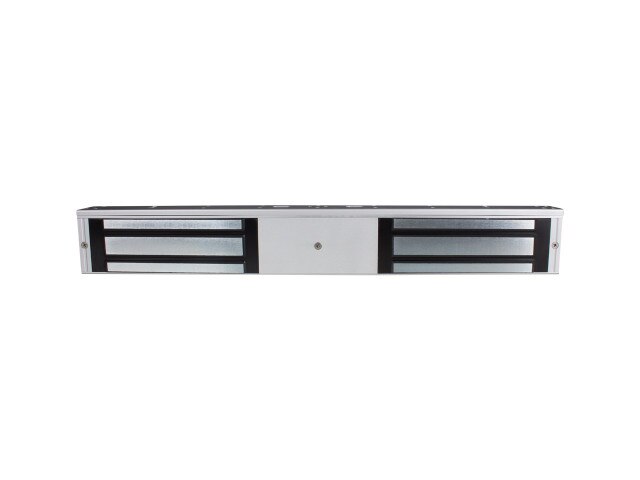

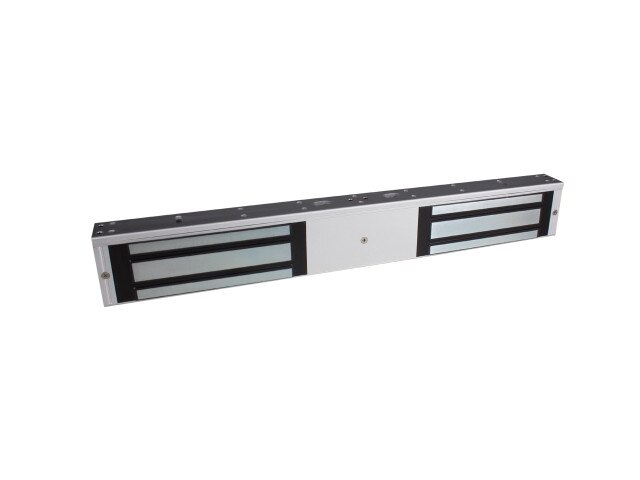

Der ML5002L besteht aus einem Magneten mit den Abmessungen 530 x 71,8 x 38,8 mm (L x B x H) und zwei Stahlplatten, die an den Türen befestigt werden. Die Stahlplatten haben die folgenden Abmessungen: 185 x 60 x 13 mm. Die Platten sind schön verarbeitet und lassen sich mit Hilfe der beiliegenden Anleitung und Bohrschablonen leicht montieren. Die ML5002L ist für die Innenmontage geeignet.

Downloads

Anleitung (Niederländisch)

Anleitung (Englisch)
